Продукция CUUBER является инновационной и охраняется действующими в Российской Федерации патентами

Конструкция предназначена для быстрого и надёжного крепления клинкерной плитки без затирки швов

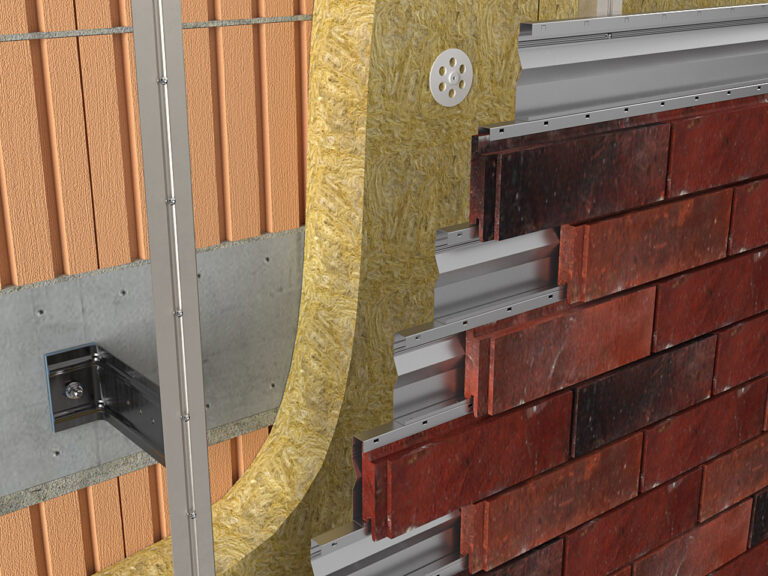

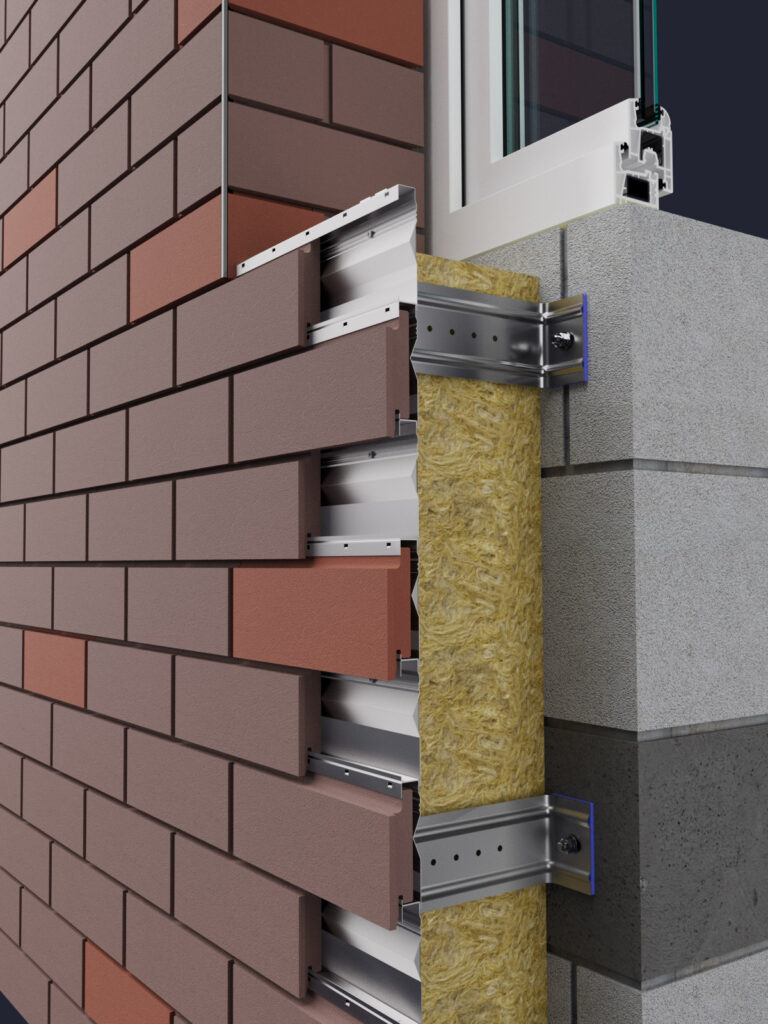

Фасадная конструкция Easyclinker серия Е предназначена для надёжного крепления клинкерной плитки вертикальных, наклонных и горизонтальных поверхностей фасада. Вентилируемый фасад с применением клинкерной плитки на системе Easyclinker серии Е позволяет получить самые высокие эксплуатационные качества, по критериям надёжности, простоты технических решений, утепления здания, архитектурной сложности.

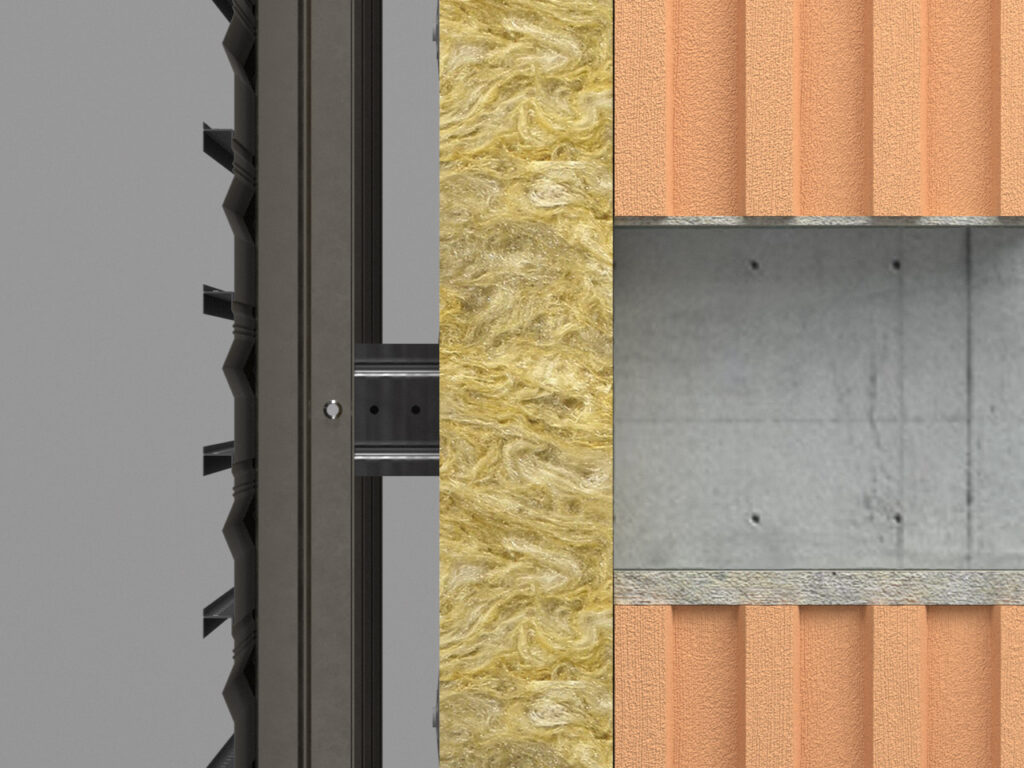

Корректировка высотного положения горизонтальных направляющих

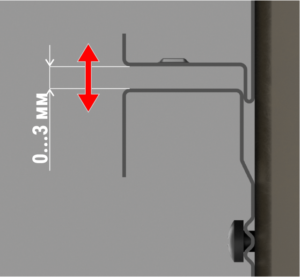

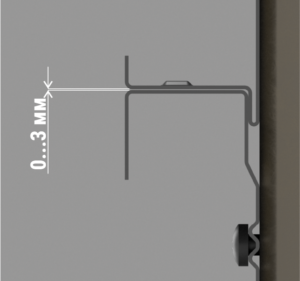

Возможна корректировка рядовых горизонтальных направляющих по высоте в пределах 0…+3 мм.
Суммарная корректировка в пределах высоты этажа может составлять от 0 до +100 мм в зависимости от требований проекта.

Для больших значений смещения дополнительно зафиксировать горизонтальную направляющую к вертикальным направляющим заклепками или саморезами.

Установка фасадной плитки

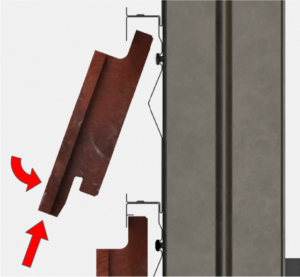

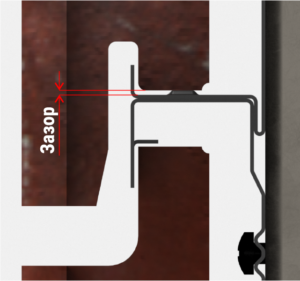

Установить фасадную плитку на горизонтальные направляющие, начиная со стартовой, методом вставки с поворотом. После установки плитки в проектное положение загнуть фиксаторы в направляющих.

Деформационный шов

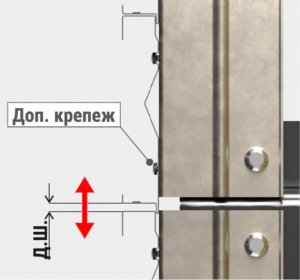

Горизонтальные направляющие в зоне деформационного шва установить с расчетным зазором по вертикали. Стартовую направляющую закрепить дополнительным крепежом.

Увеличенный шаг вертикальных направляющих

Благодаря высокой жесткости горизонтальных направляющих, шаг установки вертикальных направляющих каркаса может быть увеличен. Значение шага вертикальных направляющих установить по результатам расчета.

  • в 1,5 — 2 раза меньше кронштейнов
  • в 1,5 — 2 раза меньше стоек
  • в 1,5 — 2 раза меньше крепежа
  • в 1,5 — 2 раза выше скорость монтажа

Монтаж горизонтальных направляющих со смещением стыков

Горизонтальные направляющие установить как многопролетные неразрезные шарнирные балки с консольными свесами. Стыки смежных направляющих могут располагаться произвольно. При этом соблюдать следующие условия:

  • опирание каждой направляющей не менее, чем на 2 стойки (один полный пролет L)
  • длина консоли не больше половины пролета (1/2 L)

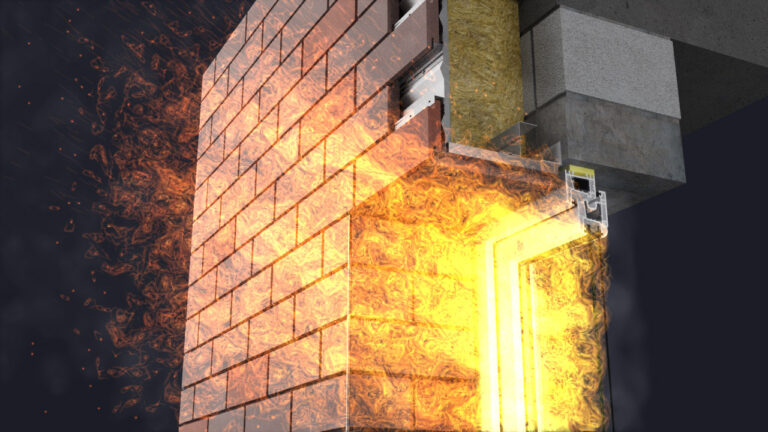

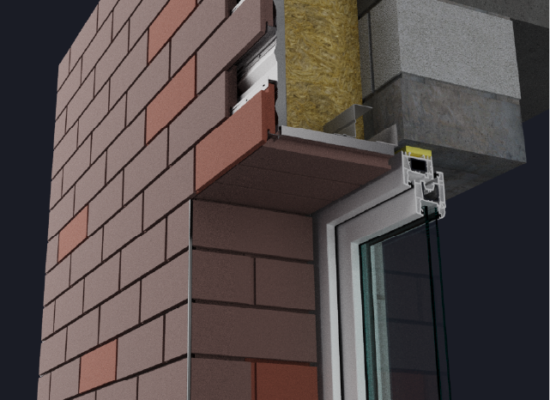

Противопожарные функции системы

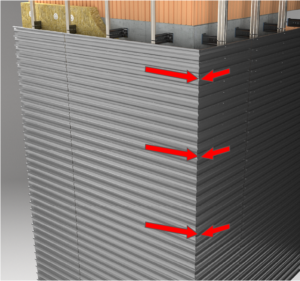

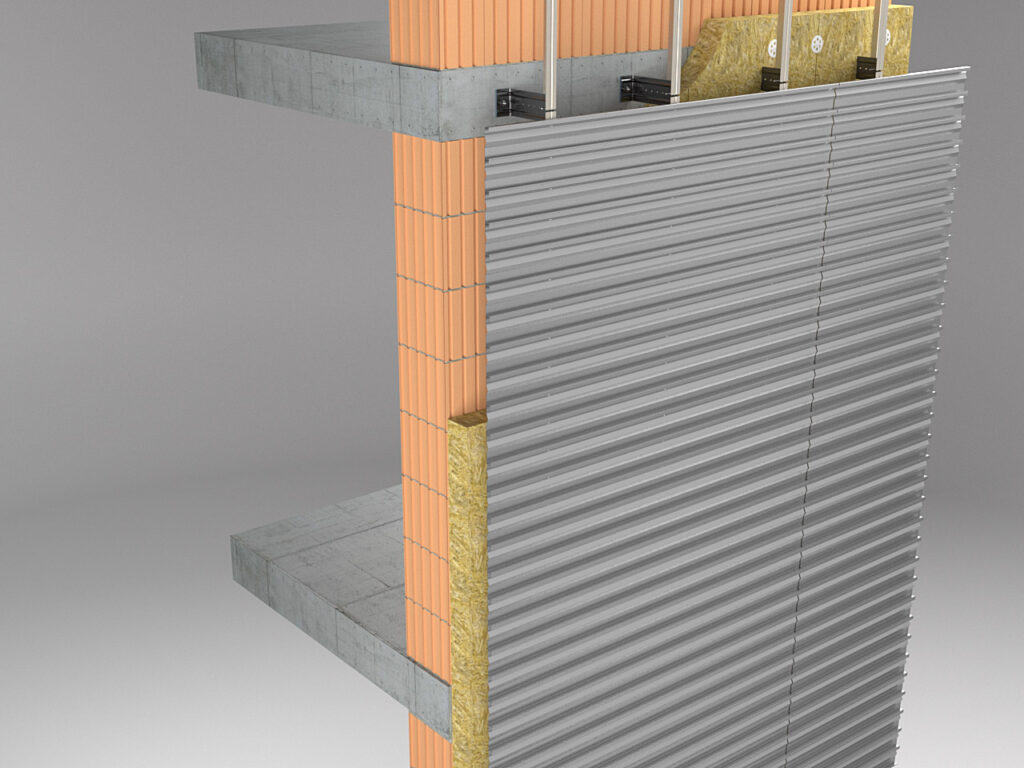

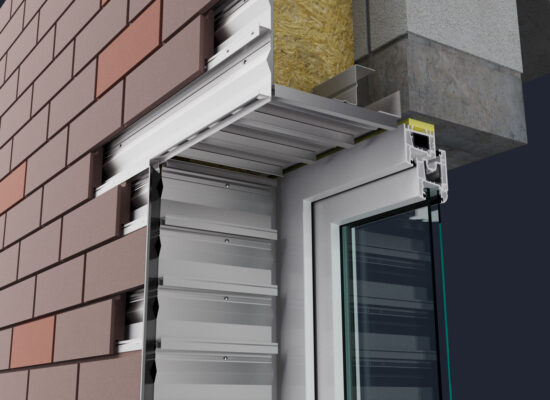

Элементы каркаса фасадной системы — горизонтальные направляющие — в сборе друг с другом образуют единый экран из стали без зазоров. Этот сборный экран выполняет функции противопожарных отсечек, поясов, противопожарных обрамлений оконных и дверных проемов.

Способ крепления плитки в направляющей обеспечивает ее надежную фиксацию в вертикальном и потолочном положении при различных нагрузках и воздействиях.

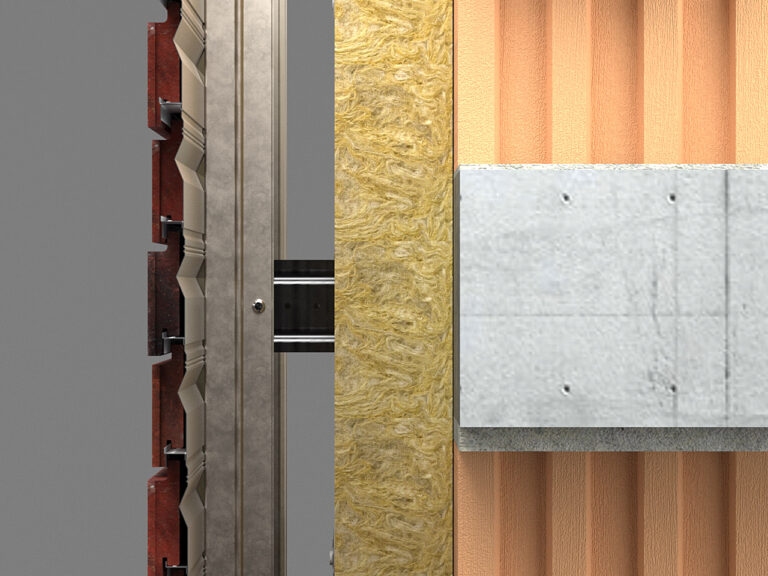

Фиксация фасадной плитки в горизонтальной направляющей

После установки плитки загнуть фиксатор в направляющей внутрь.

Дренаж конденсата

Плитка опирается на выступы в нижней полке горизонтальной направляющей. Конденсат и фазовая влага беспрепятственно отводятся из-под плитки.

Угловые зоны

Благодаря высокой жесткости горизонтальных направляющих, угловые зоны фасада возможно выполнять с увеличенным выносом от плиты. Не требуется установка угловых вертикальных направляющих. При необходимости в угловых зонах установить дополнительные элементы каркаса (L-, F-, Y-профили).

Конструкция easyclinker серия Е

  • Защита от коррозии
  • Сложная геометрия фасада
  • Независимый монтаж каркаса (системы)
  • Независимый монтаж плитки
  • Замок запирания направляющих
  • Замок запирания плитки

*Скорость монтажа превосходит скорость монтажа «обычных» фасадных систем

Замок запирания плитки системы easyclinker

Запатентованная система запирания клинкерной плитки создаёт единую связанную конструкцию, которая запирает плитку в профиле.

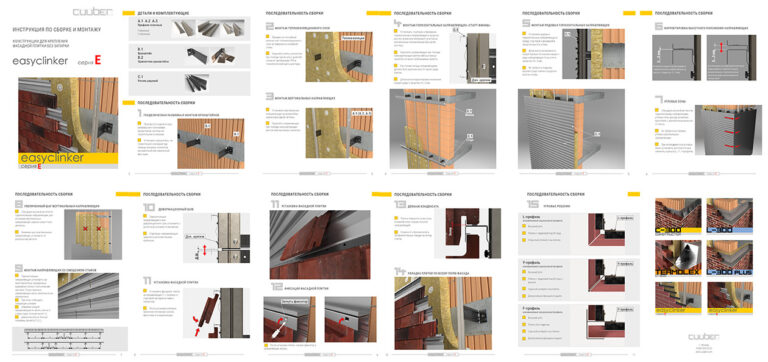

Готовые детали. Простая сборка

Элементы конструкции Easyclinker серии Е заводского изготовления подбираются по параметрам проекта и типу плитки. Монтаж каркаса не зависит от монтажа плитки и производится независимо, что значительно повышает производительность и качество выполняемых работ. Монтаж каркаса – один тип работ, монтаж плитки — второй тип работ, а затирка швов — третий независимый вид работ.

Конструктор easyclinker заводского изготовления

Ригель рядовой

Кронштейн. Удлинитель кронштейна

Вертикальные направляющие. Стойки

Вертикальные направляющие. Стойки

Применяем плитку любого* формата

Конструкция easyclinker разработана для применения фасадной клинкерной плитки, плитки на основе цементной смеси, лицевого слоя клинкерного и фасадного кирпича.

*Рассматриваются основные стандартные размеры из мировой практики, удовлетворяющие качественным параметрам для применения на фасадах

Проектирование фасада без затруднений

Процесс разработки рабочей документации Easyclinker серии Е не вызывает сложностей у проектных организаций благодаря простым техническим решениям. Более того, при использовании BIM-технологий разработка проектов выполняется в значительно более короткие сроки. С этой целью создана библиотека конструкторских решений Еasyclinker для Autodesk Revit, а также рабочие шаблоны для применения на стадии разработки конструктивных разделов рабочего проекта (стадии КЖ, КМ и т.п.).

Время

Конструкции Easyclinker, повышают производительность и качество монтажных работ, благодаря возможности разделения циклов производства работ, что сказывается на скорости производства работ и контроле качества.

Деньги

Конструкции Easyclinker разработаны так, чтобы минимизировать фактор отходной части и рационального использования и взаимозаменяемости профилей, что приводит к экономии стоимости.

Качество

Все элементы Easyclinker заводского изготовления. Принцип интуитивно понятного конструктора, совместно с оригинальными техническими решениями, позволяют обеспечить простой и надёжный контроль за каждым этапом работ.
