CUUBER C-300 TERMOLEX

Опорно-опалубочная конструкция с эффективной тепловой защитой

Продукция CUUBER является инновационной и охраняется действующими в Российской Федерации патентами

Термовкладыши - Good bye!

Применение технологии Cuuber C-300 TERMOLEX для защиты наружного контура ж/б перекрытий от промерзания позволяет отказаться от практики использования термовкладышей вдоль контура перекрытий.

Tермовкладыши

Защита от промерзания ж/б плит перекрытий с использованием термовкладышей из пенополистирола вдоль наружного контура перекрытий

Cuuber C-300 TERMOLEX

Защита от промерзания ж/б плит перекрытий с применением конструкции опорного профиля с перфорированной полкой либо опорного профиля составного сечения с терморазрывом.

Назначение конструкции

Опорно-опалубочная конструкция с эффективной тепловой защитой Cuuber C-300 Termolex. Конструкция предназначена для создания опорного контура для лицевого слоя кирпичной кладки многослойных наружных стен. Может устанавливаться как несъемная опалубка на стадии формирования монолитного ж/б каркаса, либо монтироваться на готовое ж/б основание.

Конструкция Cuuber C-300 TERMOLEX

  • Нержавеющая сталь
  • Угловые и фигурные элементы любой формы
  • Применяется для кирпича толщиной от 50 мм
  • Монтаж на стадии заливки монолита – опорно-опалубочная конструкция*
  • Защита торцов (рустов) плит перекрытия без дополнительной отделки
  • Несущая способность более 1000 кг/м.п.
*Скорость монтажа превосходит скорость монтажа «обычной» опалубки торцов плит перекрытия

Опорно-Опалубочная конструкция

Первая в мире запатентованная конструкция для фасадов из кирпича, которая монтируется как опалубка. Вы больше не захотите пользоваться «обычной» опалубкой для изготовления торцов плит перекрытия.

Несъемная опалубка

Конструкция Cuuber C-300 TERMOLEX выступает в роли несъемной опалубки торцов перекрытий. Рядовые профили и угловые элементы устанавливаются на опалубку и формируют контур перекрытий до заливки бетонной смеси.

После заливки смеси и набора прочности бетона выполняется демонтаж горизонтальной опалубки. Элементы Cuuber C-300 TERMOLEX остаются в составе перекрытий надежно закрепленными на торцах на весь срок эксплуатации благодаря закладным анкерам.

Termolex - эффективная тепловая защита

Традиционная технология

Защита от промерзания ж/б плит перекрытий с использованием термовкладышей из пенополистирола вдоль наружного контура перекрытий

Cuuber C-300 TERMOLEX

Защита от промерзания ж/б плит перекрытий с применением конструкции опорного профиля с перфорированной полкой либо опорного профиля составного сечения с терморазрывом.

Форма перекрытия с термовкладышами
Форма перекрытия без термовкладышей
Температурные поля с термовкладышами
Температурные поля без термовкладышей
Сечение по плите
Сечение между укосинами
Сечение по термовкладышу
Сечение по укосине
Температура внутренней поверхности ограждающей конструкции над перекрытием
Температура внутренней поверхности ограждающей конструкции над перекрытием

Применение приема перфорирования или разрыва горизонтальной полки опорного профиля позволяет влиять на тепловой поток через конструкцию. Благодаря  теплофизическому моделированию форма и размеры перфорации полки являются наиболее оптимальными.

Конструктор C-300 TERMOLEX заводского изготовления​

Опорно-опалубочный профиль рядовой

Основной несущий элемент конструкции Cuuber C-300 TERMOLEX - опорно-опалубочный профиль L-образного поперечного сечения с вертикальными несущими ребрами - укосинами

Деталь наружного угла

Угловой элемент конструкции заводского изготовления

Деталь внутреннего угла

Угловой элемент конструкции заводского изготовления

Укосины

Несущие вертикальные элементы в составе конструкции

Закладные анкерные элементы

Анкерные стержни, закрепляемые к опорно-опалубочным профилям до заливки бетонной смеси

Комплектующие

Соединители, комплектующие и вспомогательные элементы и материалы

Форма конструкции под разные задачи

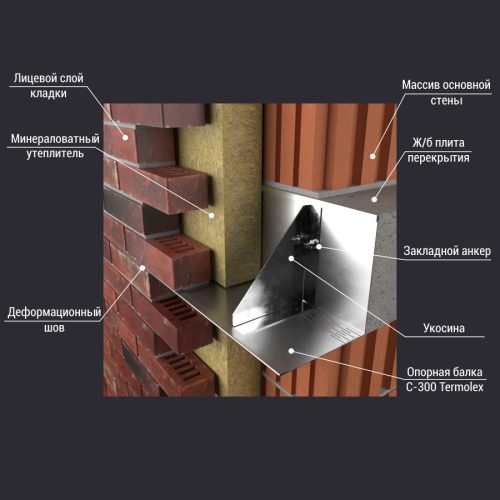

TERMOLEX 180

Опорно-опалубочная конструкция с цельной несущей балкой L-образного сечения с шириной полки 180 мм.

Применяем кирпич любого* формата

Конструкция Cuuber С-300 TERMOLEX разработана для применения кирпича толщиной от 50 до 150 мм, и даже для фасадов с разной толщиной кирпича. Дайте волю своему воображению!

*Рассматриваются основные стандартные размеры из мировой практики.

Монтаж по готовому монолиту, стене

Конструкция Cuuber С-300 TERMOLEX разработана специально для монтажа по существующему монолитному бетонному, или иному готовому основанию*.
* Основание должно быть достаточно прочным для восприятия нагрузки от веса фасада. Особое внимание необходимо уделить подбору правильного типа анкера (механического, «химического»). Необходимо предварительно произвести испытания анкеров «на вырыв» из основания. Произвести анализ материала основания на предмет устойчивости к длительным нагрузкам «на смятие» и проанализировать долговечность основания на предмет неизменности физических свойств. Для бетонных оснований с уже установленными «термовставками», необходимо убедиться в качестве внешнего бетонного контура на предмет возможности анкерного крепления.

Проектирование без затруднений

Процесс разработки рабочей документации, в случае применения фасадной системы Cuuber СТ-Р не вызывает сложностей у проектных организаций благодаря простым техническим решениям. Более того, при использовании BIM-технологий разработка проектов выполняется в значительно более короткие сроки и с существенно меньшим количеством неточностей и ошибок. С этой целью создана библиотека конструкторских решений Cuuber для Autodesk Revit, а также рабочие шаблоны для применения на стадии разработки конструктивных разделов рабочего проекта (стадии КЖ, КМ и т.п.).
